板框壓濾機產品結構及原理。
概述
板框壓濾機是工業生產中的實現固體，液體分離的一種設備，應用于化工、陶瓷、石油、醫藥、食品、冶煉等行業。也適用于工業過濾污水處理；液壓式為機、電、液一體式。采用液壓設備壓緊，手動機械鎖緊保壓。操作維護方便，運行安全可靠。板框壓濾機的工作原理：用于固體和液體的分離。
分類
1. 按壓濾機外形尺寸氛圍：450、630、870、1000、1250/1500，可按需求定制。
2. 按濾板形式分為：廂式、一板一框式。
3. 按卸料方式分為：手動卸料、自動卸料。
4. 按結構形式分為：手動液壓鎖緊；液壓頂緊，液壓鎖緊；機械鎖緊；PLC全自動。
型號意義
壓濾機XMAYZGX1/X2-XBK
機型說明 格式：X表示：廂式壓濾機
M和A表示：排液方式(M明流、A暗流)
Y表示：壓緊形式(S手動式、J機械式、Y液壓式)
Z表示：有Z表示自動卸料
G表示：有G隔膜壓榨壓濾機
X1表示：過濾面積(m2)
X2表示：濾板外形尺寸
X表示：濾板材質(U塑料板、G橡膠隔膜板)
B和K表示：洗滌形式(B不可洗、K可洗)
產品結構及原理

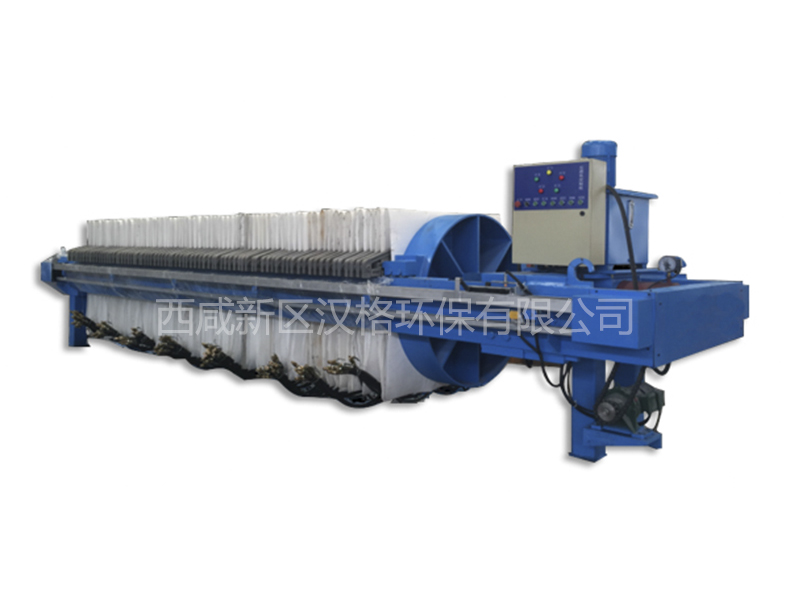

1、壓濾機由機架、濾板、壓緊系統（手動、液壓、機械三種形式）和電氣控制柜組成。
2、機架部分起支撐壓緊裝置和濾板的作用，由機座、壓緊板、止推板和主梁組成。
3、濾板安裝在壓緊板和止推板之間的主梁上，其間夾著濾布。
4、工作時，由壓緊裝置（油缸活塞桿或絲桿）推動壓緊板，將位于壓緊板和止推板之間的濾板和濾布壓緊，被壓緊的濾板與濾板之間形成了濾室，由料泵壓入的物料從止推板進料孔進入各個濾室，固體顆粒被截留在濾室內，并形成濾餅，液體則透過濾餅和濾布由出液孔排出機體外。若需要對濾餅進行清洗，可用尾板上的洗液口通入洗滌水對濾餅進行清洗。若需將濾餅吹干，可由洗液口通入壓縮空氣，將濾餅吹干。
5、板框式壓濾機與廂式壓濾機結構相同，只是過濾部分是一板一框和濾布組成，板框空間是濾室。
6、壓濾機的液流形式分為明流和暗流。明流是指濾液從每塊濾板的出液孔直接排出機外；暗流是指各塊濾板的濾液匯合起來由出液孔排出機外。
優勢特點
①通過氣動閥門排渣，可很好的降低工人勞動強度;
②不用使用濾布和濾紙，就可以大大降低過濾的成本;
③運用全密閉式操作方式，非常環保，而且還沒有物料損耗;
④當振動掉渣的時候，可以大大降低勞動強度來實現連續作業;
⑤液體中的料渣和活性碳進行過濾和脫水過濾的時候，也能夠很好的代替板框過濾機，是過濾行業中的設備。
